常見設計

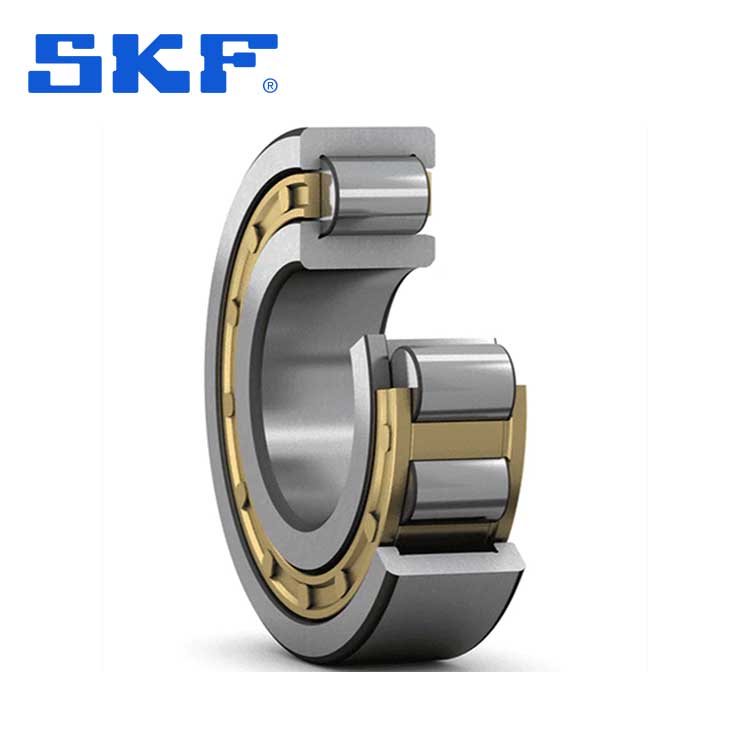

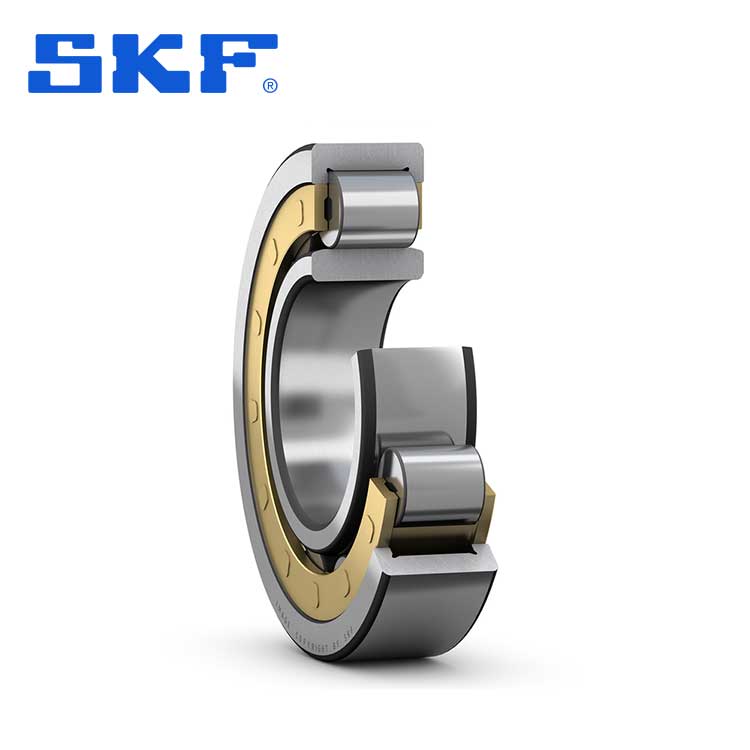

此處所示為單列圓柱滾子軸承的最常見設計。

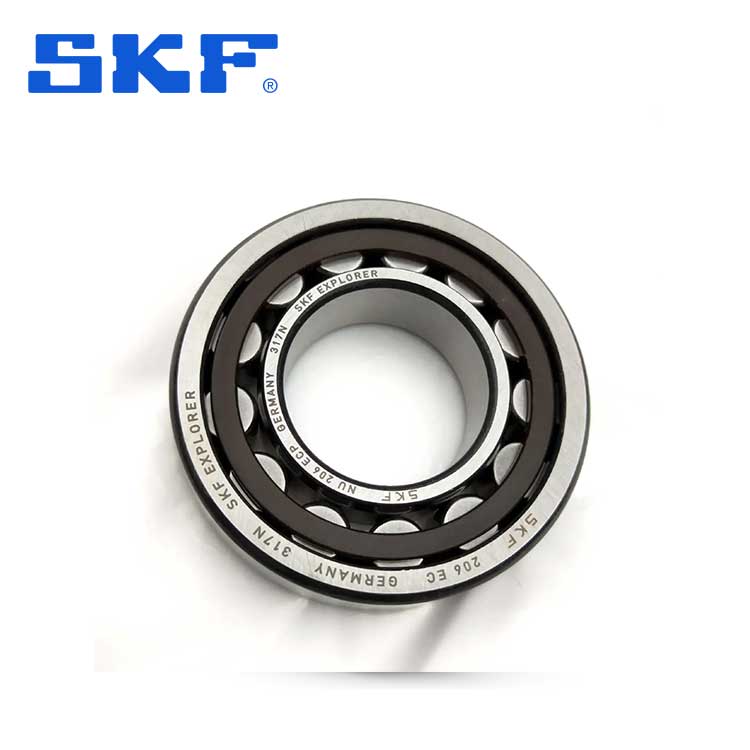

NU 型軸承

外圈帶兩個整體式擋邊，內圈無擋邊
允許軸相對于軸承座在兩個方向上的軸向位移
可與適當?shù)慕侨σ黄鹗褂茫瑢崿F(xiàn)軸承的軸向定位，（適當?shù)慕侨Γ?br>N 型軸承

內圈帶兩個整體式擋邊，外圈無擋邊
允許軸相對于軸承座在兩個方向上的軸向位移
NJ 型軸承

外圈帶兩個整體式擋邊，內圈帶一個擋邊
僅允許軸相對于軸承座在一個方向的軸向位移
用于在一個方向作軸向定位
可與適當?shù)慕侨σ黄鹗褂茫瑢崿F(xiàn)軸承的軸向定位，（適當?shù)慕侨Γ?br>NUP 型軸承

外圈帶兩個整體式擋邊，內圈帶一個整體式擋邊和一個非整體式擋邊，即一個活動擋圈
用于在兩個方向作軸向定位
英制軸承
CRL 和 CRM 系列的 SKF 英制軸承設計（產品表）符合公制 N 系列。這種軸承主要用于售后市場，因此 SKF 建議不要將這種軸承用于新軸承配置設計中。

適當?shù)慕侨Γㄖ雇骗h(huán)）
與 NU 型軸承一起，用于一個方向作軸向定位

? NU 型軸承兩側不能同時使用角圈，以避免軸向?qū)L子產生預緊力。
與 NJ 型軸承一起，用于兩個方向作軸向定位

由碳鉻軸承鋼制成
經過硬化和磨削加工
具有符合軸承普通公差等級的最大軸向跳動，
用系列型號 HJ 加上合適的軸承尺寸系列和大小表示
可提供的型號參見產品表
需單獨訂購
在軸承配置中設計角圈的原因包括：
產品系列中沒有 NJ 或 NUP 型定位端軸承。
為固定端的重載軸承提供加長內圈：
帶 HJ 角圈的 NJ 型軸承最大寬度的內圈，相比之下 NUP 型軸承內圈較窄，并且?guī)Щ顒訐跞?br>簡化了設計或安裝程序
